FPGA: 应用广泛的万能芯片

栏目:公司新闻 发布时间:2023-10-20
FPGA(Field Programmable Gate Array)又称现场可编程逻辑门阵列,是一种半定制的数字集成电路。FPGA凭借其灵活、可复用、开发便捷等特点,广泛应用于视频图像处理、安防、通信、5G人工智能等领域。

FPGA(Field Programmable Gate Array)又称现场可编程逻辑门阵列,是一种半定制的数字集成电路。FPGA凭借其灵活、可复用、开发便捷等特点,广泛应用于视频图像处理、安防、通信、5G人工智能等领域。

传统的ASIC 定制芯片在出厂前功能就已经固定了,虽然使用简单,但是缺乏灵活性。FPGA芯片的用户可以通过特定的Verilog、VHDL 等硬件描述语言描述需要实现的逻辑功能,生成二进制文件,上载到FPGA芯片,从而完成定制化芯片设计,实现特定的功能。

FPGA应用领域

01 | 视频图像处理




FPGA是一种硬件加速器,可以通过重新配置其内部电路来执行特定的计算任务。在视频图像处理方面,FPGA具有许多优势,使其成为广泛应用的技术之一。它的硬件加速能力和灵活性使其成为处理实时视频和图像数据的理想选择。FPGA在视频图像处理中的主要应用:

实时视频处理:FPGA可以处理实时视频流,执行诸如图像滤波、边缘检测、颜色识别等复杂算法,而无需消耗主机处理器的资源。这使得FPGA在实时视频处理和分析中非常有用,如视频监控系统、无人驾驶汽车、工业自动化等领域。

图像增强和优化:FPGA可以用于图像增强技术,包括锐化、模糊、对比度增强等。通过在硬件级别执行这些操作,可以实现更快的响应时间和更低的延迟,从而提供更好的用户体验。

图像压缩和编解码:FPGA可以用于实时图像和视频压缩,例如JPEG、H.264、H.265等编码标准。同时,FPGA也可以用于解码这些压缩格式,使其在视频流传输和存储中发挥关键作用。

目标检测和跟踪:FPGA可以实现复杂的目标检测和跟踪算法,如基于深度学习的物体识别。这对于自动驾驶汽车、视频监控和智能机器人等应用非常重要。

实时视频分析:FPGA可以用于执行实时视频分析,例如人脸识别、动作检测、手势识别等。这些应用在安防系统、智能零售、医疗影像等领域有着广泛的应用。

多摄像头系统:在多摄像头系统中,FPGA可用于视频流的同步、切换、混合和处理。这在视频会议、虚拟现实(VR)和增强现实(AR)等应用中非常有用。

实时视频流处理:FPGA可以处理高分辨率的实时视频流,例如4K和8K视频。这种能力在娱乐、广播、视频制作和医学成像等领域非常重要。

自定义图像处理管道:FPGA的灵活性使得用户可以设计和优化自定义图像处理管道。这意味着可以根据特定应用需求实现高度定制化的图像处理任务,无论是颜色转换、形状识别还是其他图像处理操作。


02 | 边缘计算


FPGA在边缘计算(Edge Computing)中发挥着重要的作用,具有许多优势,使其成为边缘计算环境中的理想选择。边缘计算是一种分布式计算范式,它将计算资源和数据处理能力推向网络边缘,即接近数据源的地方。FPGA在边缘计算中具有低延迟、高度并行化、灵活性、节能、数据安全、适应性和实时数据处理等优势,使其成为边缘计算环境中的重要技术。FPGA在边缘计算中的作用和优势:

低延迟和实时性:FPGA可以在硬件级别执行特定任务,因此具有非常低的处理延迟。在边缘计算中,特别是对于需要实时响应的应用,如自动驾驶汽车、工业自动化、医疗设备等,低延迟是至关重要的。

高度并行化处理:FPGA具有并行处理能力,可以同时处理多个数据流或执行多个任务。这种并行性使得FPGA在处理大规模数据和多任务应用时效率非常高。

灵活性和可重配置性:FPGA的灵活性使得它可以根据不同的应用需求重新配置其硬件架构,从而适应不同的处理任务。这种可重构性使FPGA非常适合处理多样化、动态变化的边缘计算任务。

节能和资源优化:FPGA在执行特定任务时消耗的能量相对较低,与通用计算设备相比,它可以提供更好的能效。在边缘设备上,尤其是移动设备和物联网设备,节能是一个关键的优势。

保护隐私和数据安全:在边缘计算环境中,处理敏感数据(如个人身份信息、医疗数据等)时,数据隐私和安全性非常重要。由于FPGA可以在设备本地执行计算任务,而不是将数据发送到云端,因此可以提供更高的数据隐私和安全性。

适应性和可扩展性:边缘计算环境通常非常多样化,涉及各种设备和应用场景。FPGA的通用性使得它能够适应不同的设备类型和处理需求,并且可以通过连接多个FPGA实现系统的可扩展性。

增强人工智能:FPGA通常与深度学习加速器结合使用,用于在边缘设备上执行复杂的人工智能任务,如图像识别、语音识别等。这种结合提供了高性能的AI处理能力,同时避免了将大量数据传输到云端的需求。

实时数据预处理和过滤:FPGA可以用于实时数据预处理和过滤,将原始数据处理成更精简、有意义的数据,从而减少传输到云端或中心服务器的数据量。这有助于减轻网络负担,并提高数据分析的效率。


03 | 通信


FPGA在通信领域中具有广泛的应用,它在处理高速数据流、实现各种通信协议、提供信号处理和加密解密等方面发挥着重要作用。FPGA在通信领域的作用和优势体现在其高度可定制化、硬件并行性、实时性、灵活性和安全性等方面。这些特性使得FPGA成为通信系统设计中的重要工具,能够满足不断变化的通信需求。FPGA在通信领域中的作用和优势:

协议适配和协议转换:FPGA可以灵活地实现各种通信协议的适配和转换,使得不同类型的设备可以互相通信。这对于混合网络中的设备互连非常重要,尤其是在异构网络环境下。

高速数据处理:通信系统通常需要处理大量的高速数据。FPGA可以实现并行、高性能的数据处理,包括数据交换、分组重组、差错校正等。它的硬件并行性使其非常适合处理高速数据流。

信号处理和滤波:FPGA可以用于数字信号处理(DSP),包括滤波、频谱分析、信号调制和解调等。这些功能对于无线通信系统、雷达系统和声音处理等领域非常重要。

通信加速器:FPGA可以用于加速特定通信算法,例如Turbo码、LDPC(低密度奇偶校验码)等,提高通信系统的性能。它可以定制化地加速特定的算法,从而提供更快的数据传输速度和更低的延迟。

软硬件协同设计:FPGA允许软硬件协同设计,即将通信系统的一部分硬件化,提高性能,同时保留系统的灵活性。这种设计方法能够在短时间内适应不断变化的通信标准和需求。

自定义通信处理器:FPGA可以用于实现自定义的通信处理器,从而提供针对特定通信应用的高度优化的性能。这种定制化的处理器可以满足特定通信系统的性能和功耗需求。

实时数据加密和解密:在通信系统中,数据的安全性至关重要。FPGA可以用于实现实时数据加密和解密,保护数据的机密性和完整性。这对于保护敏感信息在传输过程中的安全非常关键。

灵活性和可重配置性:FPGA的灵活性使得它可以根据不同通信标准的需求进行重新配置,而无需更换硬件。这种可重构性使FPGA非常适合适应不断演进的通信技术和标准。


04 | 人工智能



在人工智能时代,AI的算法不断推陈出新,对于硬件的算力和灵活度的要求很高,在保证性能要求的同时还需要考虑开发成本,相较于ASIC芯片,FPGA拥有更高的灵活度,这个特性为算法的功能实现和优化留出了更大空间,在芯片需求还未成规模、深度学习算法暂未稳定,需要不断迭代改进的情况下,利用 FPGA 芯片具备可重构的特性来实现半定制的人工智能芯片是最佳选择之一。可以依据不同的需求制定方案,相较于CPU,FPGA具备更低的开发成本,同时FPGA 可同时进行数据并行和任务并行计算,在处理特定应用时有更加明显的效率提升,对于某个特定运算,FPGA 可以通过编程重组电路,直接生成专用电路,使得花费更少的时钟完成运算。FPGA在人工智能领域的应用和优势:

加速深度学习模型:FPGA可以用于加速深度学习模型的训练和推理。通过将神经网络模型映射到FPGA的硬件结构上,可以实现高度并行化的计算,提高模型的训练和推理速度。

实时推理:对于很多应用,特别是在嵌入式系统、自动驾驶汽车、机器人等需要实时决策的场景下,FPGA的硬件加速能力可以实现实时推理,避免了由于数据传输和处理引起的延迟。

能耗低:FPGA在执行特定任务时的能耗相对较低,与通用计算设备相比,它在提供高性能计算的同时保持较低的功耗。这对于移动设备、嵌入式系统和依赖于电池供电的设备非常重要。

灵活性和可重构性:FPGA的灵活性使得它可以根据不同的AI应用需求重新配置硬件结构,从而适应不同的算法和模型。这种可重构性使FPGA非常适合于研究和开发阶段,也适用于不断变化的AI模型。

定制硬件加速器:FPGA可以被用来设计和实现定制化的硬件加速器,以执行特定的神经网络层次结构,从而提高整体性能。这种定制化的硬件加速器可以适应不同的神经网络架构,包括卷积神经网络(CNN)、循环神经网络(RNN)等。

保护隐私和数据安全:在处理敏感数据时,如医疗数据、个人身份信息等,FPGA可以在本地执行计算任务,从而提高数据的隐私和安全性。数据不需要离开设备,减少了数据传输的风险。

多模态处理:FPGA可以同时处理多种类型的数据,例如图像、声音、文本等,这在多模态AI应用中非常有用,如多模态感知、自然语言处理等。

快速原型开发和验证:FPGA提供了快速原型开发和验证的能力,研究人员和工程师可以在FPGA上迅速实现新的算法和模型,进行实际性能测试和验证,从而加速AI应用的开发周期

FPGA使用流程

流程图解析

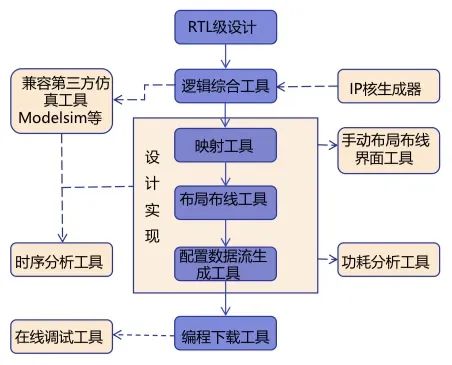

用户购买FPGA芯片后,使用FPGA配套的 EDA软件进行电路设计,实现用户需要的硬件功能。如图1所示,用户使用FPGA配套EDA软件进行电路设计的流程包括:RTL设计、逻辑综合、映射、布局布线、配置数据流生成、编程下载,以及IP核集成、仿真、时序分析、功耗分析、手动布局布线和在线调试等步骤。

1 . FPGA EDA设计流程


 近年来随着我国工业控制、网络通信、消费电子、数据中心、人工智能等新一代信息技术领域的快速发展,FPGA芯片需求持续上升,FPGA芯片由于其具有高度灵活、可扩展的特点,可用较低成本实现算法迭代,实现新场景的运算、控制和功能升级,同时在芯片领域中有“万能芯片”之称。

当前,随着汽车电子、数据中心、人工智能等新兴技术产业的蓬勃发展,FPGA芯片为这些新兴场景应用提供了一种兼顾能效的解决方案。
